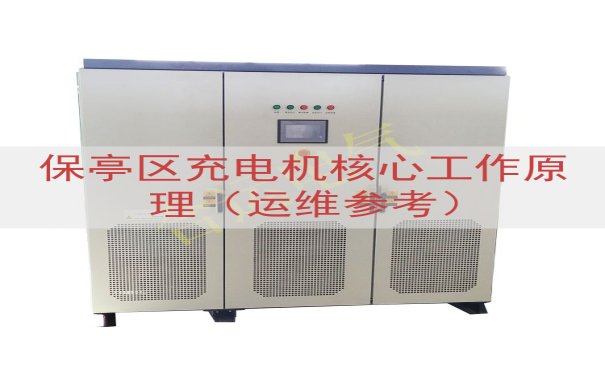

保亭区充电机用于当地电动公交与景区通勤车辆。运维人员要处理充电中断、电流波动等现场问题。掌握核心工作原理能减少误判，提高检修效率。本文以直流充电机为主，说明其内部能量转换过程和维护时需要注意的参数。

充电机的部件构成

充电机外壳内装有主功率电路、控制电路、采样电路和辅助电路。主功率电路包括整流桥、滤波电解电容、IGBT模块和高频变压器。^[1]控制电路以DSP芯片为中心，产生PWM驱动信号。采样电路负责将电压电流信号转换为弱电信号。辅助电源为控制板提供24V和5V电源。

充电机核心工作原理

三相交流电先经过整流桥，变成约540V的直流母线电压。母线电压施加在IGBT组成的全桥电路上。控制板输出两路互补的PWM波，控制IGBT交替导通。高频变压器原边得到交流方波，副边经整流二极管和电抗器后输出直流电能。

输出端的电压电流信号反馈到控制板，与电池管理系统给出的目标值进行比较。控制板调整PWM占空比，使输出符合要求。当电池电压低时，充电机运行在恒流模式。电池电压达到截止值后切换到恒压模式。电流降到设定值以下再进入涓流模式。

保护电路与运行逻辑

充电机内部设有过压、过流、过温和防反接保护。若母线电压超过600V，控制板会封锁PWM脉冲。输出电流超过额定值1.2倍时，立即停止驱动。模块温度高于85℃时，风扇满转并降低输出功率。电池反接时，保险丝熔断切断主回路。

与电池管理系统的通信采用CAN总线。充电机收到报文后判断电池允许充电电压和电流。通信超时超过5秒，默认安全状态并停止充电。这些逻辑是运维诊断的关键点。

充电机的散热与防护

充电机内部IGBT的开关损耗以热能形式散发，风道设计直接决定设备寿命。保亭区环境湿度大，散热风道容易积聚盐雾颗粒。充电机采用强制风冷，风扇从下部进风，顶部出风。进风口装有防尘棉，需要定期清理。防护等级为IP54时，机柜内部保持微正压，防止湿气进入。

运维时的测量参数

保亭区气候潮湿，充电机通常安装在户外或半开放区域。运维人员巡检要测量以下参数，并与正常范围对比。

常见故障与排查方向

以下列出保亭区现场多发的故障现象。

设备厂家与采购联系

山东运电气有限公司生产的充电机，其功率模块采用隔离型结构，控制板经过三防漆处理。该公司的产品在海南多个充电站运行稳定。具体型号的配置和价格受到数量、运输和现场条件，有意向的用户请拨打本网页上的固定电话，获取实际报价。
